SDF系列隧管道式加壓軸流風機

文章來源：軸流式風機作者：軸流式風機小編發布時間：2018-05-15 13:05:58 瀏覽次數：13564

[導讀]：SDF系列隧管道式加壓軸流風機廣泛應用于工業與民用建筑的管道加壓送排風，是一種高壓力、低噪聲、高效軸流風機。▶ 語音朗讀

產品名稱: SDF系列隧管道式加壓軸流風機
廣泛應用于工業與民用建筑的管道加壓送排風
詳細信息:

一、特性及應用
SDF是一種高壓力、低噪聲、高效軸流風機。采用先進的CAD系統軟件，經多目標優化設計而成。

二、性能參數表

型號	葉輪直徑	風量 (m3/h)	全壓 (Pa)	轉速 (rpm)	裝機容量 (kW)	最大弦長 (mm)	噪聲 Db(A)	日本JIS噪聲值點
3.5	350	4000	343	2900	0.75	149	≤74	76
4	400	5000	343	2900	0.75	137	≤75	77
4.5	45.	6500	343	2900	1.1	129	≤76	78
5	500	8000	343	1450	1.1	335	≤77	79
5.6	560	12000	441	1450	2.2	4.3	≤81	83
6.3I	630	17000	490	1450	3	371	≤83	86
6.3II	630	18000	490	1450	3	367	≤83	86
7	700	26000	588	1450	5.5	386	≤87	89
8I	800	30000	441	1450	5.5	276	≤85	87
8II	800	30000	539	1450	7.5	320	≤86	88
9I	900	35000	588	960	7.5	564	≤88	90
9II	900	40000	588	1450	11	363	≤90	92
10I	1000	40000	490	960	7.5	430	≤87	89
10II	1000	48000	588	960	11	500	≤89	92
10III	1000	50000	686	1450	11	378	≤90	92
11.2	1120	60000	686	960	7.5	507	≤91	94

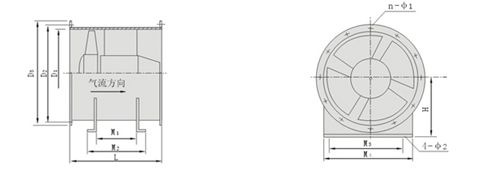

三、外形尺寸表(單位:mm)

型號	D1	D2	D3	M1	M2	M3	M4	L	H	N-Φ1	Φ2
3.5	Φ356	Φ392	Φ422	210	250	200	240	300	240	6-Φ8.5	Φ10.5
4	Φ408	Φ444	Φ474	280	320	200	240	400	266	8-Φ8.5	Φ10.5
4.5	Φ458	Φ494	Φ524	280	320	200	300	400	290	8-Φ8.5	Φ10.5
5	Φ508	Φ554	Φ594	350	390	300	400	500	316	10-Φ8.5	Φ10.5
5.6	Φ568	Φ614	Φ654	420	460	300	400	600	342	10-Φ8.5	Φ10.5
6.3	Φ640	Φ686	Φ726	490	530	400	500	700	380	10-Φ8.5	Φ10.5
7	Φ710	Φ766	Φ816	490	530	500	600	700	428	10-Φ8.5	Φ14.5
8	Φ810	Φ866	Φ916	490	530	500	600	700	487	12-Φ10.5	Φ14.5
9	Φ910	Φ970	Φ1016	620	680	600	700	880	538	12-Φ10.5	Φ14.5
10	Φ1010	Φ1070	Φ1118	620	680	600	700	890	600	12-Φ10.5	Φ16.5
11.2	Φ1130	Φ1190	Φ1238	710	780	730	790	1020	660	14-Φ12.5	Φ16.5
